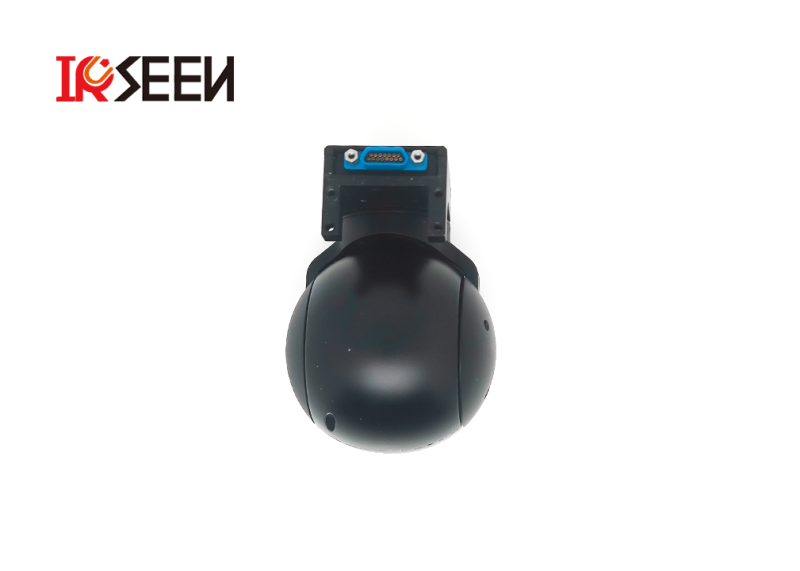

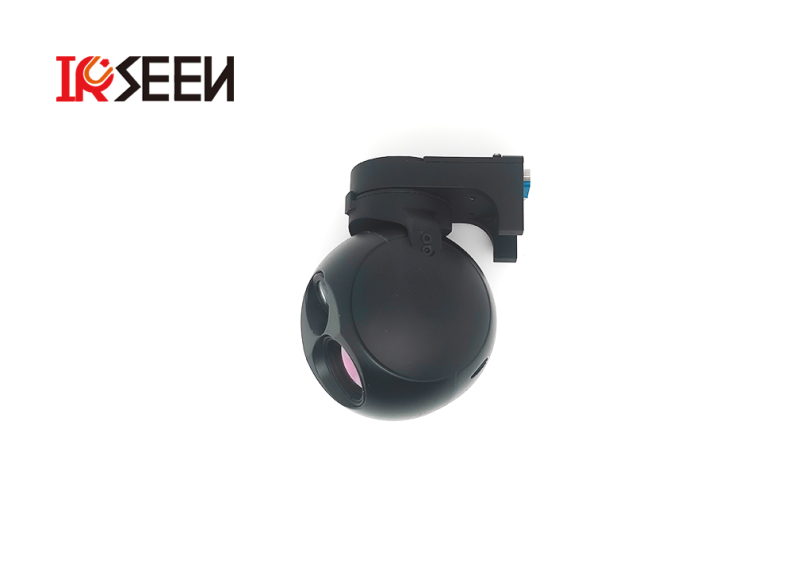

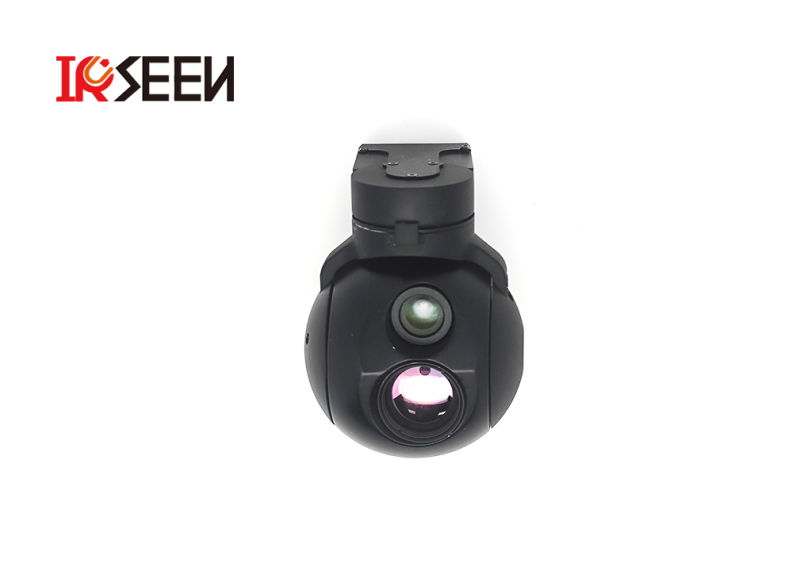

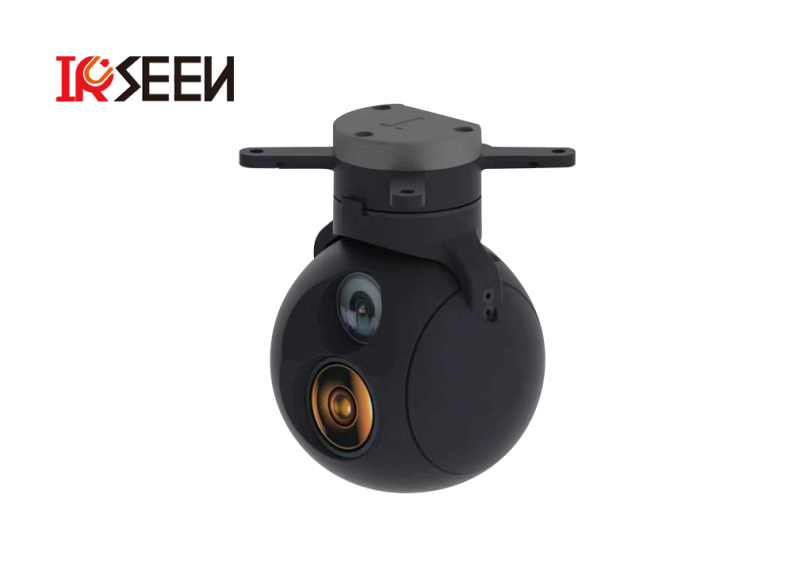

Équipement Nacelle miniature visible infrarouge
(Modèle # SIV)
Le micro cardan infrarouge visible de l'appareil est une charge utile de drone de pointe qui combine une caméra infrarouge tournée vers l'avant, une caméra à lumière visible et une autre caméra à vue latérale et un module de suivi. Avec ses fonctionnalités avancées, c'est le choix parfait pour les missions de drones pour suivre des cibles par tous les temps et toutes les conditions météorologiques.
- IR SEEN
- Chine
- 20 jours ouvrables
- 300
- information
- vidéo
- télécharger
Points forts du produit :
1. Caméra EO+IR : cette articulation universelle est équipée d'une caméra EO à objectif principal de 8 mm et d'une caméra IR à objectif principal de 18 mm, qui peuvent effectuer des images infrarouges et en lumière visible. Présentant d'excellents résultats avec une clarté et des détails exceptionnels.
2. Fonction de suivi : Le module de suivi intégré peut suivre avec précision les cibles, offrant des capacités de détection et de positionnement en temps réel.
3. Large plage d'entrée de puissance : la plage d'entrée de tension de ce joint universel est de 12 à 28 V. Profitez d'une sélection de puissance flexible et pratique sans affecter les performances.
4. Sortie vidéo Ethernet : Le joint universel a une fonction de sortie vidéo Ethernet, permettant une transmission vidéo transparente et une intégration avec d'autres systèmes. Diffusez facilement des vidéos en temps réel directement sur la console au sol.
5. Petit et léger : Ce joint universel pèse moins de 280 grammes et a une structure extrêmement compacte. Sa petite taille et sa faible consommation électrique.
6. Stabilisation d'image servo : ce joint universel est équipé d'une fonction de stabilisation d'image servo, assurant un objectif lisse et stable, et minimisant le bougé et les vibrations de l'appareil photo. Même dans des conditions de vol difficiles, des images claires et stables peuvent être capturées.
Paramètres
MODÈLE | SIV-01 | SIV-02 | SIV-03 | |
Spécification du système | Type de système | Stabilité gyroscopique | ||
Poids | 280g | 330g | ||
Système stable | Type de plate-forme | Deux essieux | Tri-axe | |
Azimut | -110°～+110° | NX360° | ||
pas | -100°～+40° | |||
Vitesse angulaire de recherche maximale | ≥100°/s | |||
Précision de stabilité | 0,1 mrad(1°/2HZ) | |||
Précision de la position angulaire | ≤0,3° | |||
Caméra lumière visible | Résolution et fréquence d'images | 1920X1080 à 60 ips | ||
Champ de vision | 38.3°×22.1°(8mm) | |||
Appareil photo infrarouge | Résolution et fréquence d'images | 640X480@60fps | ||
PETIT CHAMP DE VUE | 24°×18°(18mmobjectif principal) | |||
Module de suivi | Fréquence d'images | 60Hz | ||
Vitesse de suivi | ±48 pixels/image | |||
Interface externe du système | Contrôle | RS232 | ||
Sortie vidéo | FILET | |||
Source de courant | Pouvoir | 12~28V | ||
Consommation d'énergie | De≤10W,Max≤20W | |||
Conditions environnementales | Température de fonctionnement | -40℃～+60℃ | ||
Température de stockage | -50℃～+70℃ | |||
résistance au choc | ≥400g | |||
Dimensions
SIV-01
SIV-02
SIV-03
Comment ça fonctionne:
JLe joint universel micro visible infrarouge de l'appareil combine la dernière technologie de caméra, la fonction de suivi et le système de stabilité avancé. Les caméras EO et IR fonctionnent ensemble pour fournir une couverture d'imagerie complète, vous permettant de capturer des images en lumière infrarouge et visible. Le module de suivi assure un suivi précis des cibles, offrant des capacités de détection et de positionnement en temps réel. Le joint universel a une conception compacte, un poids léger et est facile à installer et à intégrer dans les drones, ce qui en fait un outil important largement utilisé.
Questions fréquemment posées:
Q : Quelle est la plage de tension d'entrée de l'alimentation électrique pour ce joint universel ?
R : Le joint universel prend en charge une large plage d'entrée de tension de 12 à 28 V, permettant une flexibilité de puissance et une compatibilité avec divers systèmes de drones.
Q : Ce joint universel a-t-il une fonction de stabilisation d'image ?
R : Oui, ce joint universel est équipé d'une fonction de stabilisation d'image servo, qui assure un objectif lisse et stable en minimisant le bougé et les vibrations de l'appareil photo. Profitez d'images claires et stables même dans des conditions de vol difficiles.
Q : Quelle est la taille et le poids de ce joint universel ?
R : Le joint universel micro visible infrarouge de l'appareil pèse moins de 280 grammes, avec une structure extrêmement compacte et un poids léger, ce qui le rend facile à installer sur les drones.
Q : Le joint universel est-il conforme aux spécifications de conception CEM ?
R : Oui, tous les appareils électroniques à l'intérieur du joint universel sont encapsulés dans un boîtier métallique intégré, conçu pour se conformer aux spécifications CEM (compatibilité électromagnétique). Cela garantit des performances optimales et minimise les interférences avec d'autres systèmes électroniques.
